Módulo 2 MW CCHP

Eletricidade, frio e calor em um só módulo

Um módulo em contêiner, a gás natural, gera energia firme, frio e calor no próprio site, sem esperar pela rede.

Fale com a RengiaPara investidores

Conceito em desenvolvimento · metas de projeto, a validar no bloco piloto

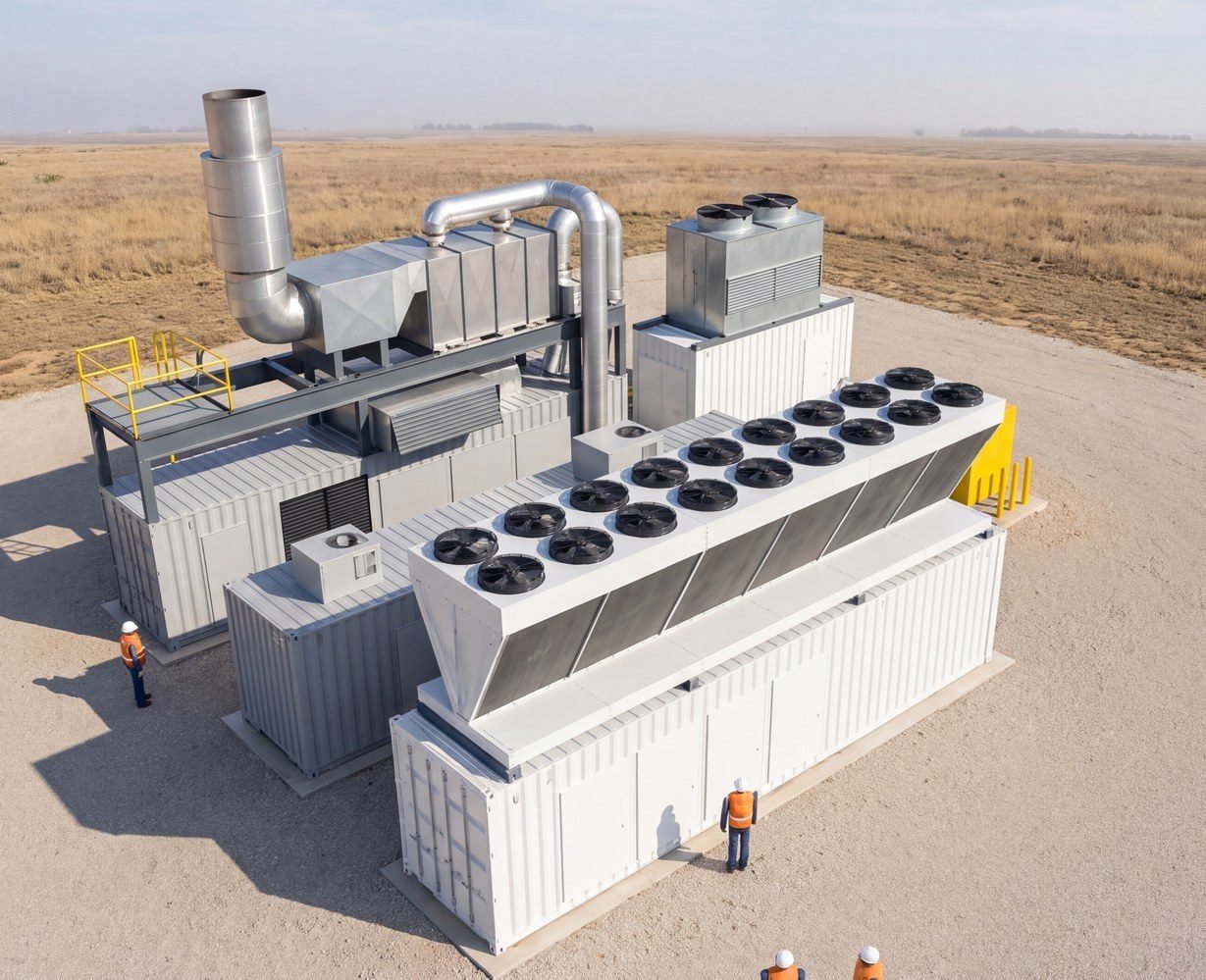

Módulo classe 2 MW com quatro contêineres, recuperador no teto, dry cooler e torre de resfriamento, modelo 3D conceitualModelo 3D conceitual

Por que turbina e não motogerador: o calor sai em um único fluxo quente, que move o frio por absorção e ainda deixa ~1,7–1,9 MWt para vapor ou água quente. Para cargas de centenas de kW ou biogás bruto, veja as microturbinas V70 e V200.

Entenda

Como funciona a trigeração (CCHP)

A mesma exaustão, usada três vezes

Um único combustível produz eletricidade, frio e calor. O que a turbina deixaria sair pela chaminé volta ao ciclo ou vira utilidade no site.

  1. Turbina e gerador

    Uma turbina industrial classe 2 MW, a gás natural, aciona o gerador.

  2. Recuperador ACTE

    Devolve ~2,3 MWt do calor da exaustão ao ciclo: a eficiência elétrica sobe de ~23% para ~33%.

  3. Frio por absorção

    Depois do recuperador ainda sobram ~1,7–2,2 MWt acima de 100 °C. Esse calor move um chiller de absorção, que faz água gelada sem compressor.

  4. Calor útil

    O que o chiller não usa vira água quente ou vapor para o processo, o hospital ou um vizinho.

Eficiência: 31–33% elétrica; até ~80% quando todo o calor é aproveitado (cogeração).

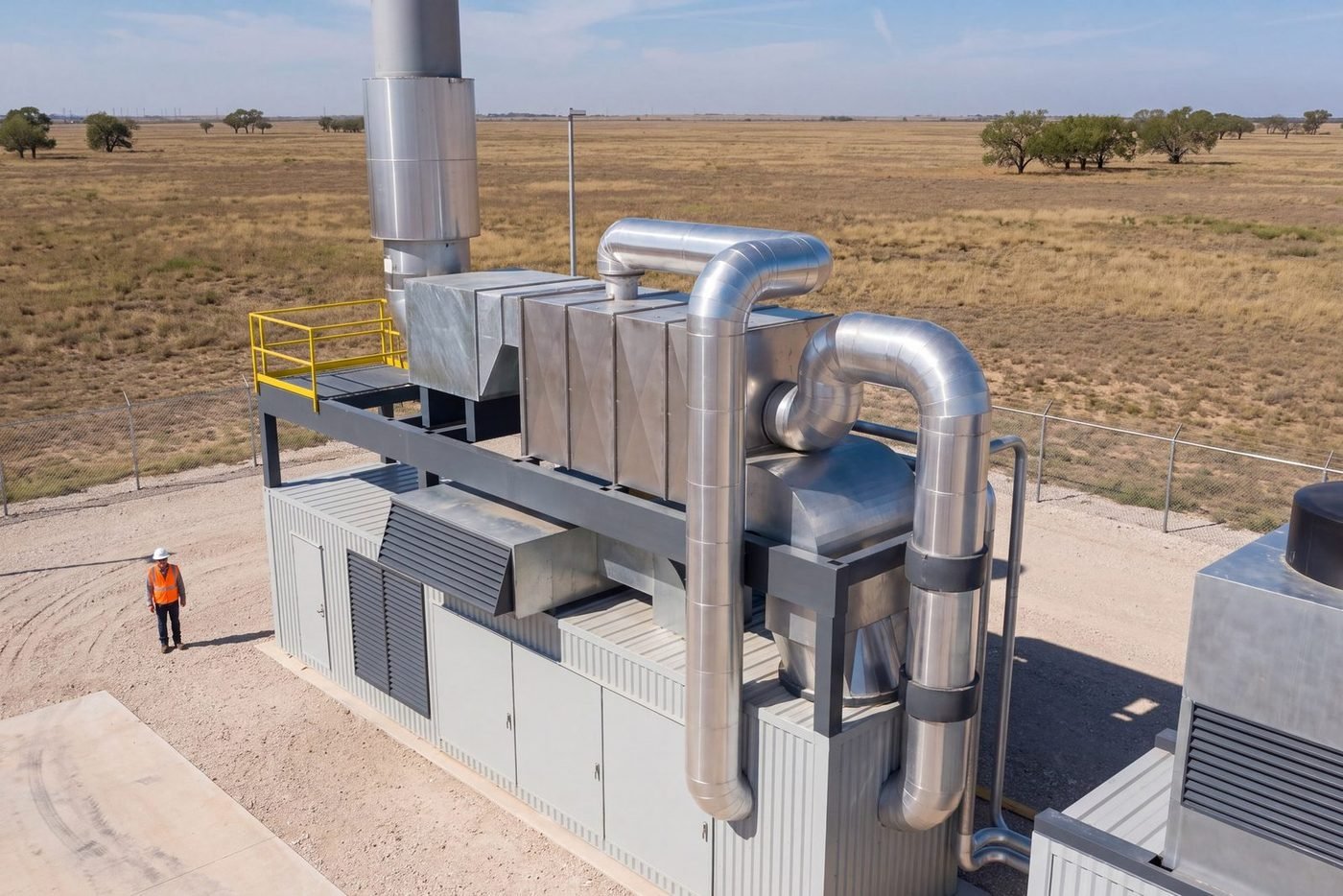

Contêiner de energia com o skid do recuperador e a chaminé no teto, modelo 3D conceitualModelo 3D conceitual
Contêiner de energia: turbina e gerador, com o recuperador ACTE e a chaminé no teto.

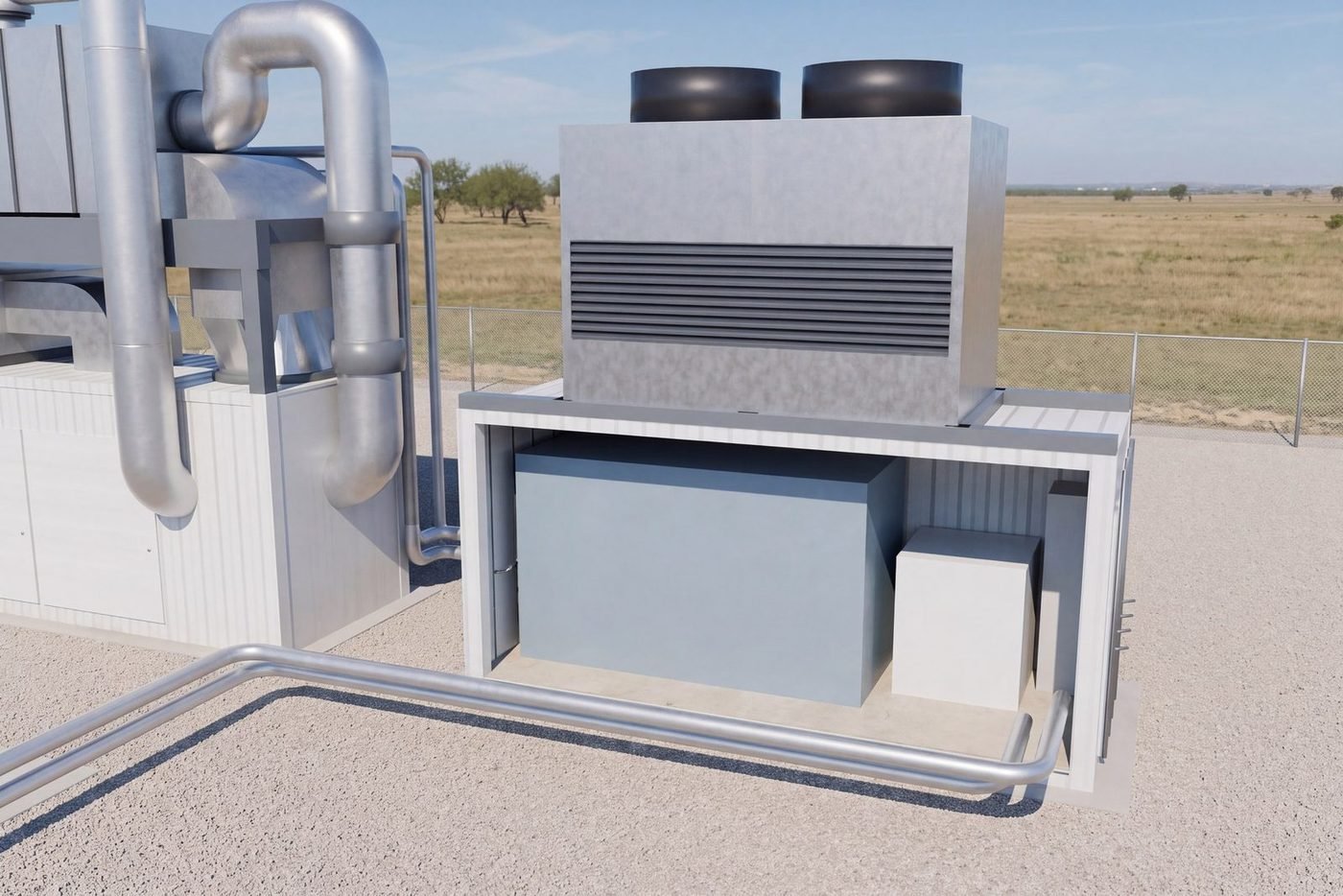

Contêiner de refrigeração aberto, com o chiller de absorção e as bombas sob uma torre de resfriamento, modelo 3D conceitualModelo 3D conceitual
Contêiner de refrigeração: chiller de absorção movido pelo calor da exaustão, com a torre de resfriamento no teto.

O que um módulo entrega

Energia, frio e calor, por módulo

O frio e o calor saem da mesma exaustão: o que vai para o chiller deixa de ir para a água quente, e vice-versa. O projeto de cada site define a divisão.

1,4–1,6 MWe

Potência elétrica líquida

≈1.630 kW a 15 °C e ≈1.460 kW a 25 °C.

~1,36 MWe

Mantidos até 45 °C

Nos dias quentes, o calor da exaustão resfria o ar de admissão da turbina.

~1,7–1,9 MWt

Calor da exaustão que sobra acima de 100 °C

Disponível como água quente ou vapor.

137–333 kW

Frio por absorção

Na configuração data center, com um chiller de 352 kW movido pelo calor da exaustão.

31–33%

Eficiência elétrica

36–42% contando o frio; até ~80% com cogeração.

1,4 MW · 187 kWh

Bateria

Absorve os degraus de carga, dá a partida sem rede (black start) e sustenta o módulo por ~7 min se a turbina parar.

~430 Nm³/h

Gás natural a 25 °C

Consumo de um módulo, de gasoduto ou da rede de distribuição.

~1,2–1,5 MW

de frio na configuração só frio

Cerca de 340–430 TR, se todo o calor restante da exaustão mover chillers de absorção (COP ~0,7).

estimativa de configuração — dimensionamento por projeto

Metas de projeto por módulo, gás natural, nível do mar; a versão recuperada será validada no bloco piloto.

Aplicações

Para quem precisa de megawatts

A máquina é a mesma em todos os casos. O que muda é para onde vão a eletricidade, o frio e o calor.

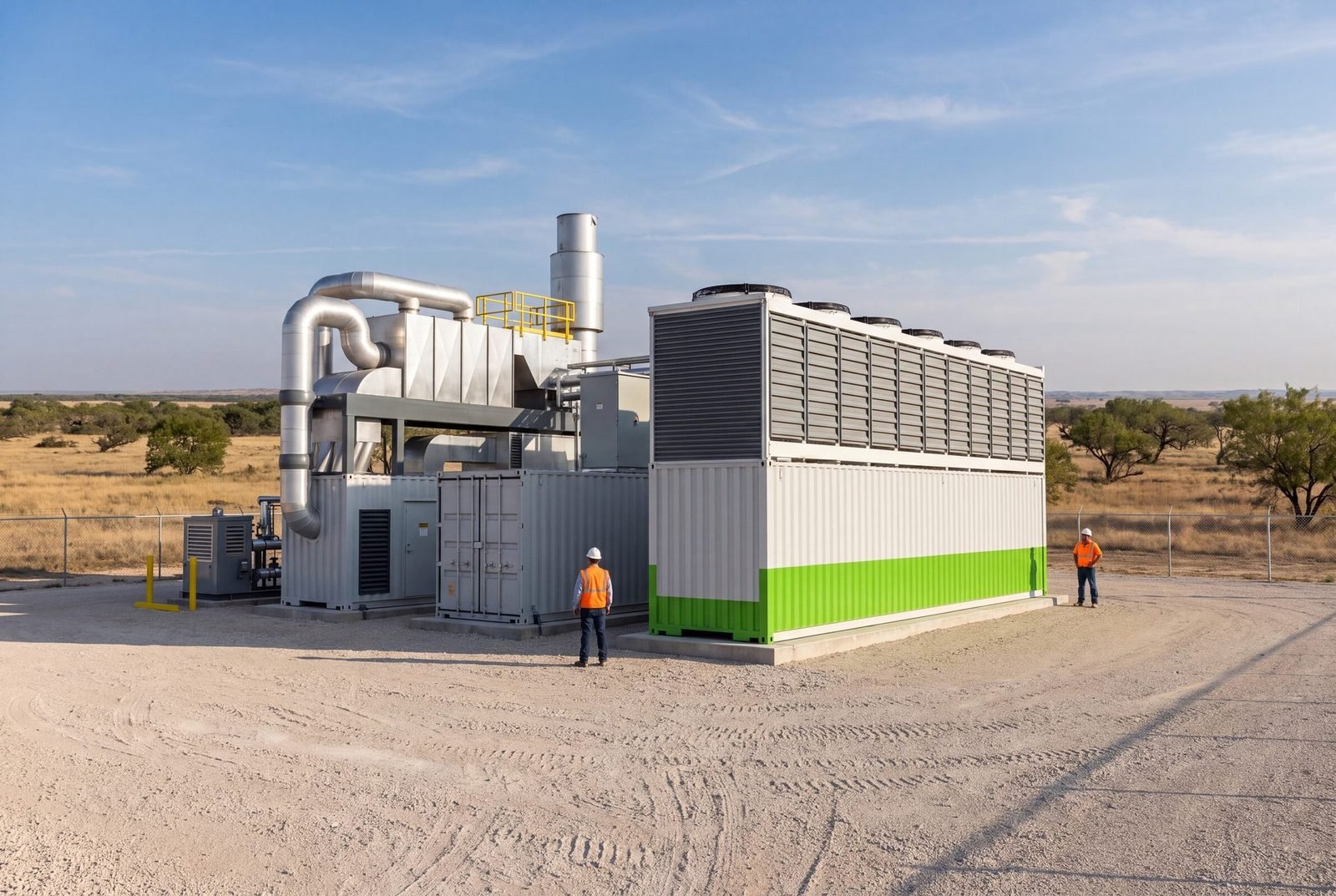

Módulo de energia ao lado de um pod de IA sobre uma base de cascalho, modelo 3D conceitualModelo 3D conceitual

Data centers e inferência de IA

1,12–1,26 MW de TI por módulo: 8 racks de IA com refrigeração líquida ou um NVIDIA DSX POD. Água a 45 °C no rack; ~1,0 MW de calor dos racks rejeitado sem compressor.

Planta industrial com chaminés ao entardecer

Indústrias

Eletricidade e vapor ou água quente de processo a partir do mesmo gás. O calor que sairia pela chaminé entra na fábrica.

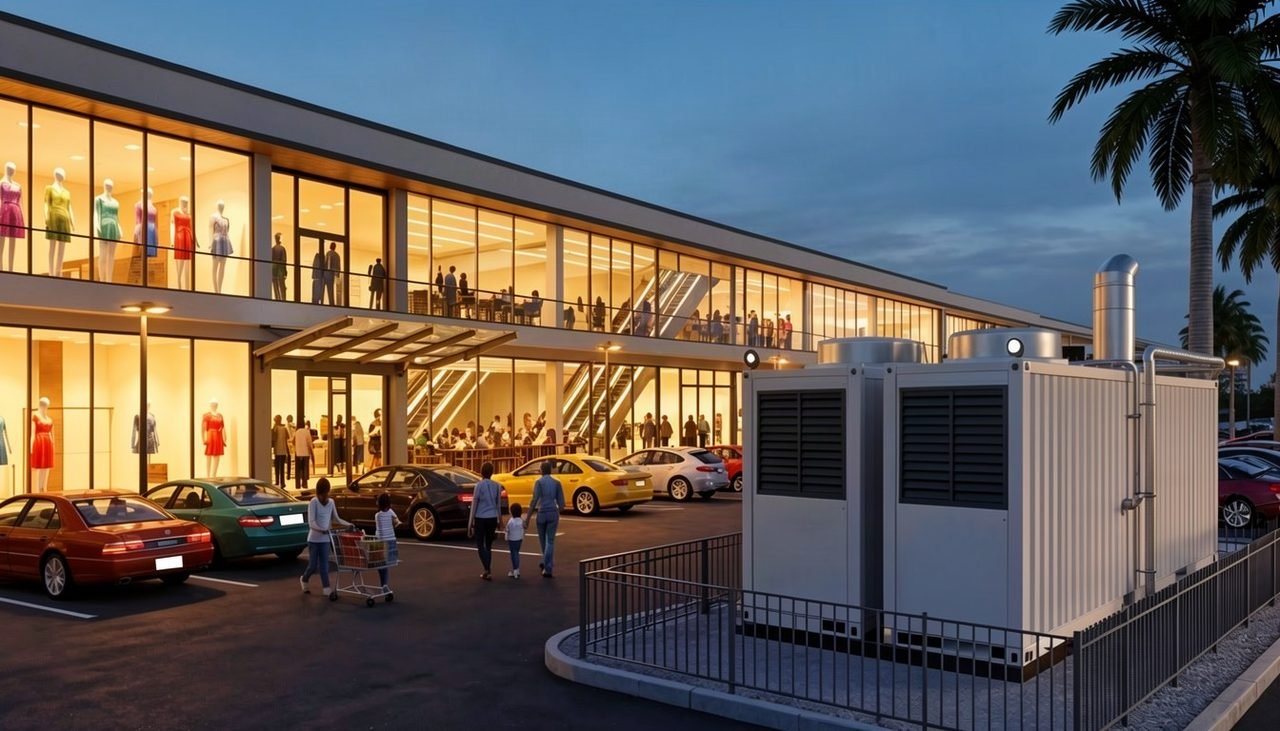

Módulo de geração e resfriamento em contêineres brancos, com chaminé, no estacionamento de um shopping iluminado ao anoitecer, com vitrines e clientes com sacolasIlustração

Shoppings

Ar-condicionado por absorção e eletricidade no local. O módulo corta os picos de demanda da rede (peak shaving).

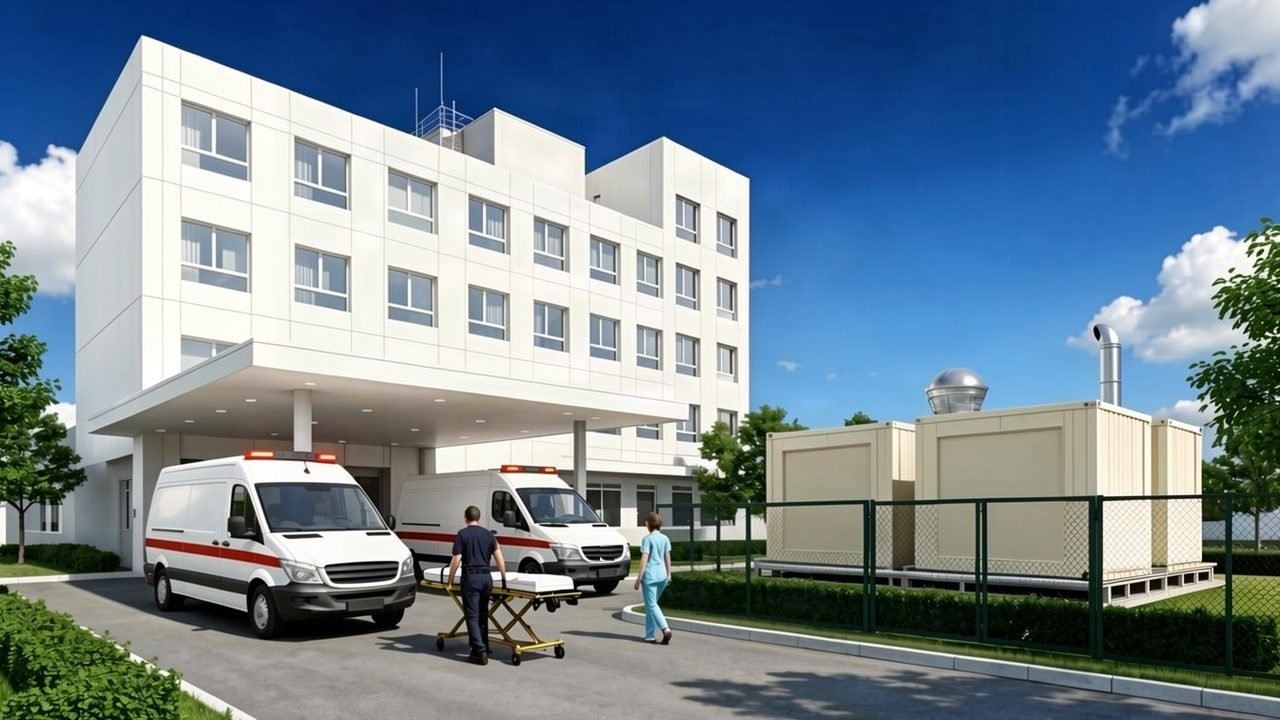

Módulo de geração em contêineres, em área técnica cercada ao lado da entrada de emergência de um hospital, com duas ambulâncias sob a marquiseIlustração

Hospitais

Eletricidade, água quente ou vapor e frio no mesmo site, com continuidade de fornecimento para cargas que não podem parar.

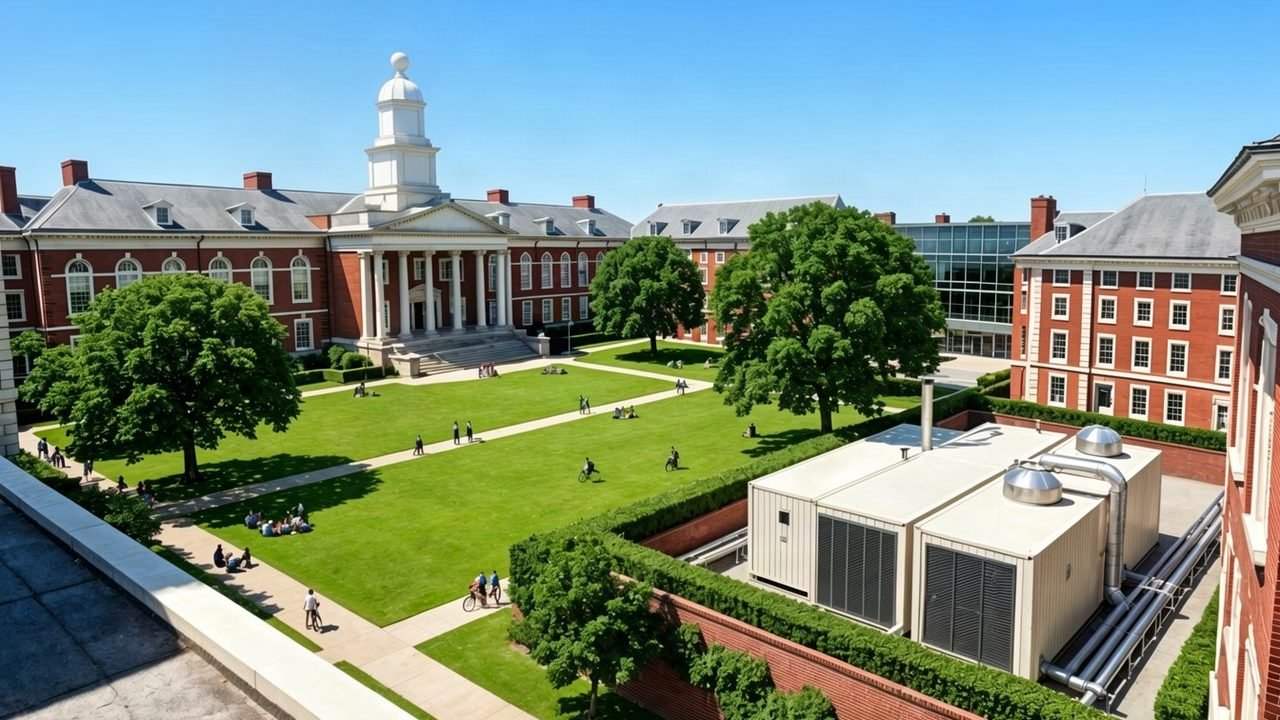

Módulo de energia e resfriamento em contêineres, em pátio técnico ao lado do gramado de um campus universitário com prédios de tijolo e estudantesIlustração

Campi e universidades

Uma central de energia, frio e calor para vários prédios, ligada às redes de água gelada e quente do campus.

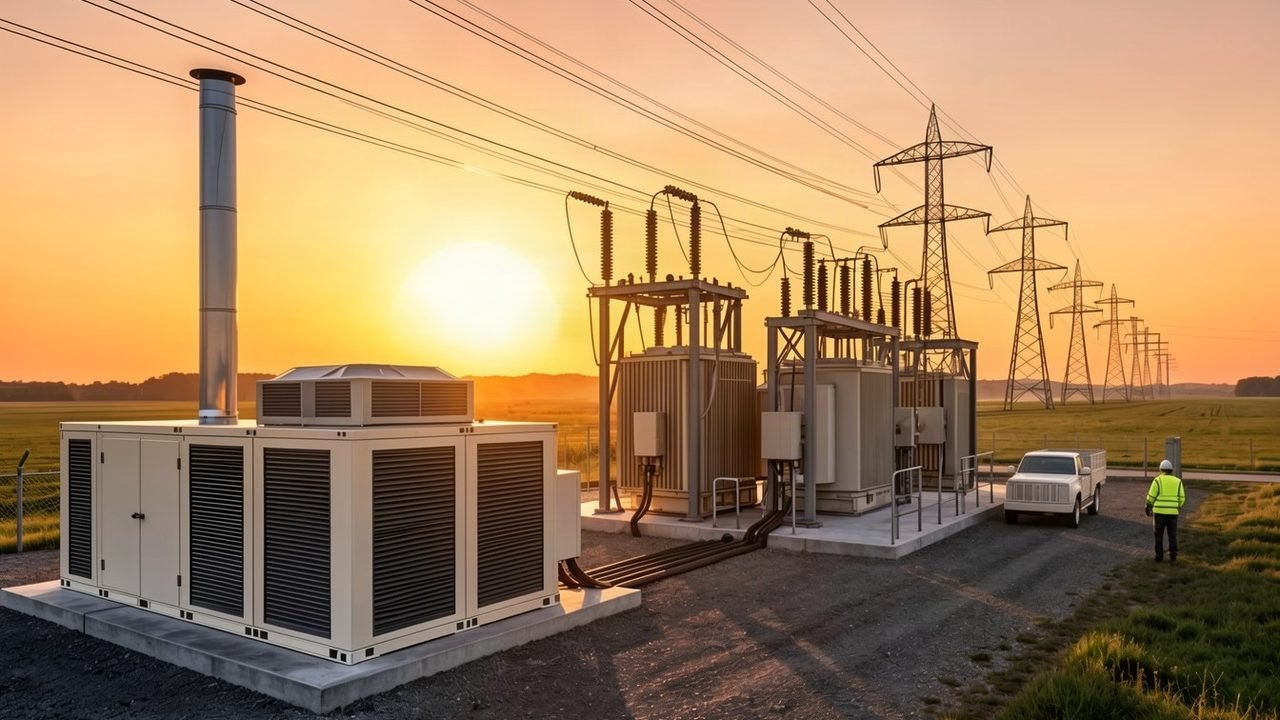

Módulo de geração em contêineres com chaminé ao lado dos transformadores de uma subestação, com torres de transmissão até o horizonte ao pôr do solIlustração

Distribuidoras

Capacidade firme e backup em pontos da rede que precisam de reforço.

NVIDIA, DSX POD, Vera Rubin e NVL72 são marcas da NVIDIA Corporation.

Qual equipamento para qual carga

Centenas de kW

Blocos de microturbinas V70 e V200

Para cargas menores, com redundância dentro do próprio bloco.

Energia distribuída

Faixa de MW

Módulo 2 MW CCHP

Para cargas de megawatts, com frio e calor da mesma exaustão. Vários módulos lado a lado atendem cargas maiores.

Combustível

Gás natural hoje

Especificado

Gás natural

De gasoduto ou da rede de distribuição. Biometano dentro da especificação da rede também pode ser usado.

Em desenvolvimento

Hidrogênio

Em desenvolvimento — já aceitando até 30% de hidrogênio na mistura com gás natural.

Prazo

Dias do estoque, meses sob encomenda

~60 dias

Do estoque no Brasil até ligar

Em local pronto: gás conectado, licença ambiental emitida, base pronta.

3–9 meses

Novos pedidos

Fabricado e testado na fábrica antes do envio.

indicativo · estoque confirmado no pedido

Tem uma carga na faixa de megawatts?

Mande a carga elétrica, a demanda de frio e calor, o gás disponível e o endereço. Fazemos a primeira análise.
